Tipos de instalaciones fotovoltaicas

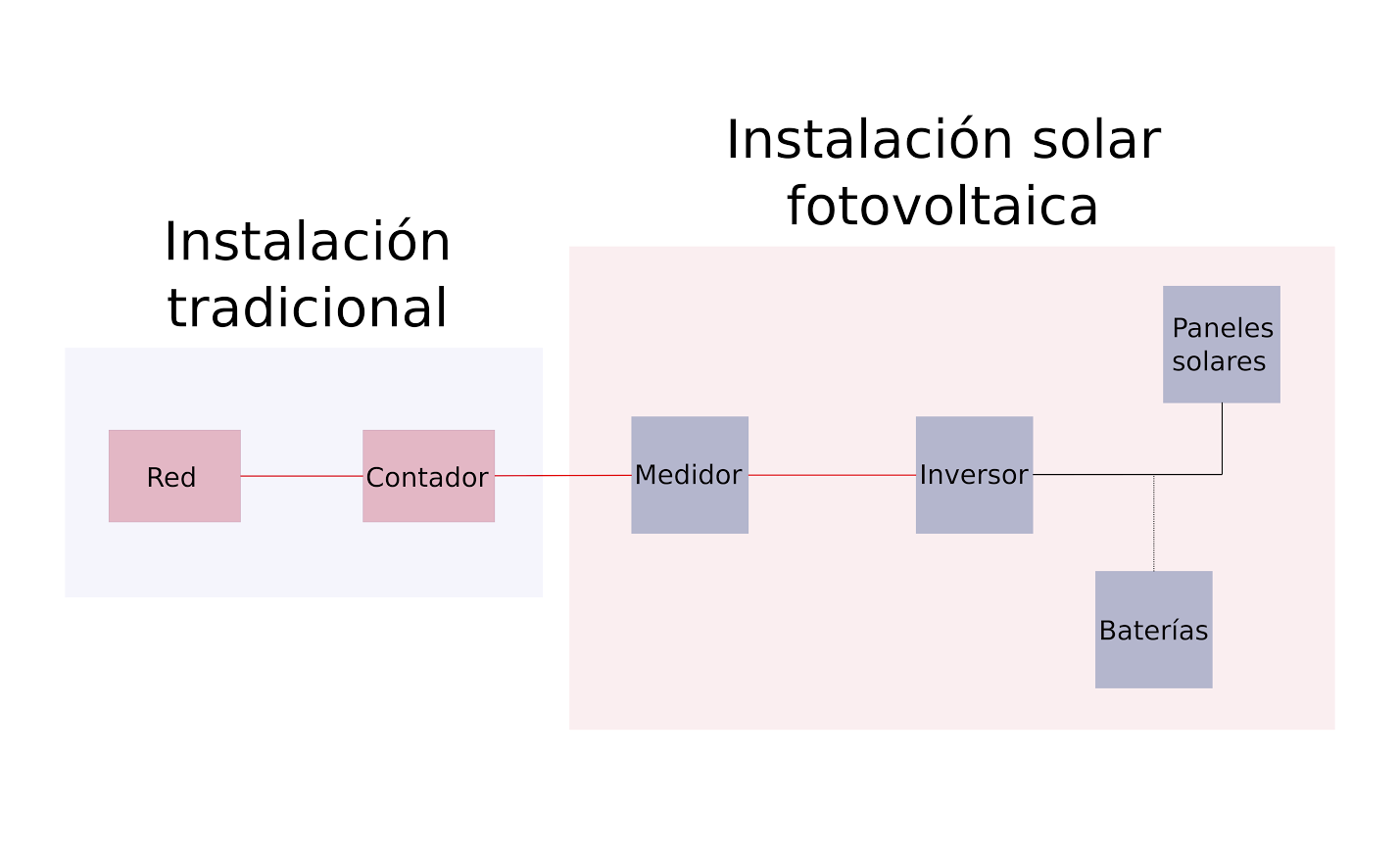

Diagrama de bloques de una instalación solar fotovoltaica

En la zona izquierda de la imagen se muestra la parte común a una instalación tradicional y a una instalación solar fotovoltaica, en la derecha se muestran los elementos que forman parte únicamente de una instalación solar fotovoltaica.

Las líneas rojas representan la parte de la instalación que opera en corriente alterna y es a la que se conectarían los aparatos eléctricos, iluminación, etc de la vivienda.

Las líneas grises representan la parte de la instalación que opera en corriente continua, raramente se conectará algún aparato en esta parte de la instalación.

Elementos de una instalación fotovoltaica genérica

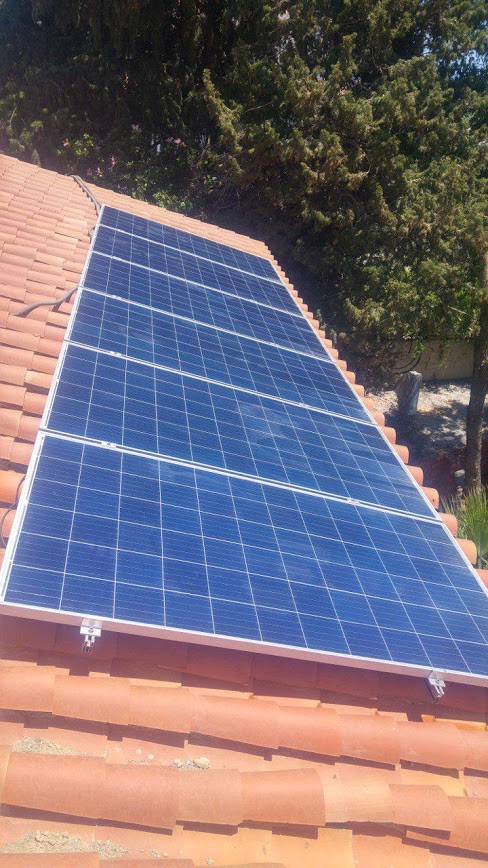

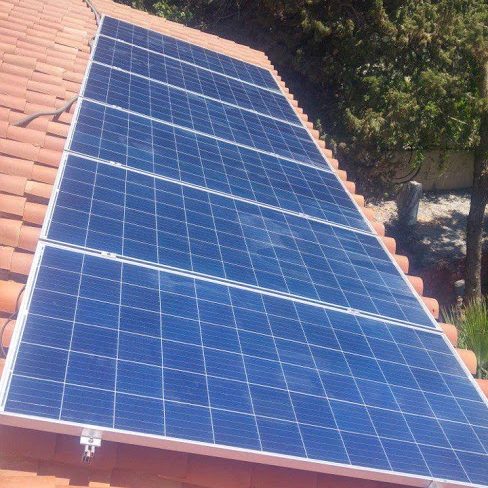

Panel solar

Es el elemento distintivo de la instalación, transforma la radiación solar incidente en electicidad (corriente continua). En el mercado se pueden encontrar tres tipos de paneles, a saber: monocristalinos,  policristalinos y  amorfos. El rendimiento, el precio y el peso de los paneles disminuyen en ese orden.

Cuando se diseña una instalación es necesario evaluar la ubicación, el presupuesto y la cantidad de energía pretendida, de manera que a la hora de elegir el tipo de panel habrá que buscar una solución de compromiso entre peso, precio y rendimiento.

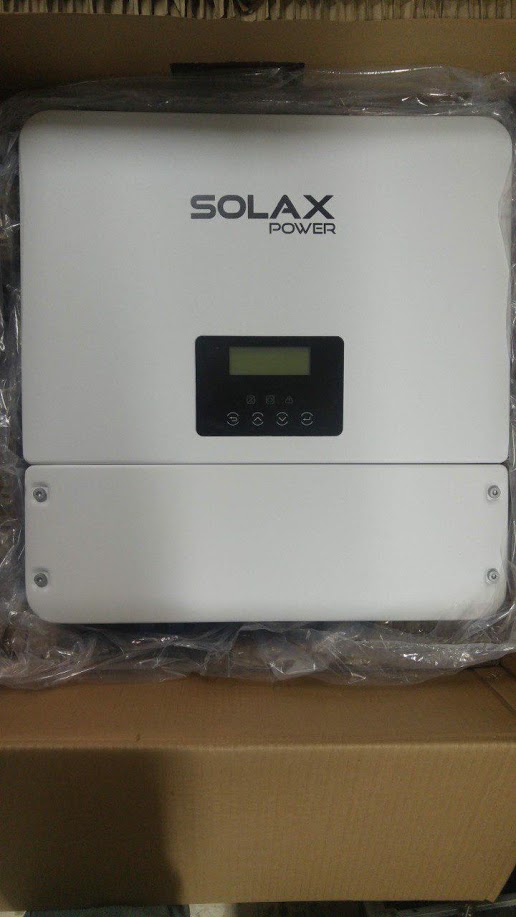

Es el elemento más importante de la instalación solar fotovoltaica, supervisa y controla el correcto funcionamiento del sistema. Entre sus muchas labores destacar que transforma la corriente continua generada en las placas en corriente alterna, que es la que se consume en las viviendas. También controla el flujo de energía que se vierte a la red o se envía a las baterías si las hubiere. Las tareas de control que realiza el inversor están apoyadas en las lecturas que le envía el medidor. Es, con diferencia, el elemento más costoso de la instalación, sin embargo, es un equipo en el que es muy conveniente invertir, ya que un buen inversor es una garantía de correcto funcionamiento de la instalación, así como un garante de la longevidad de la misma.

Inversor

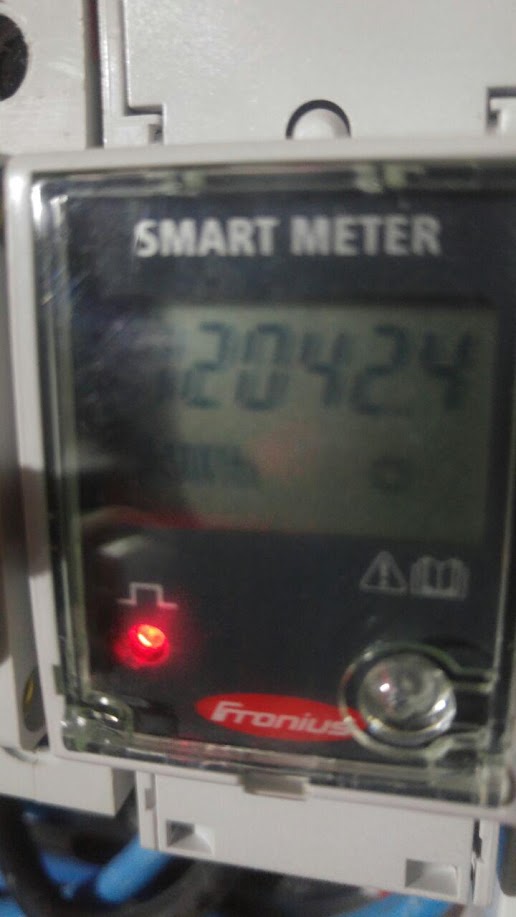

Medidor

Es el elemento que transmite la información acerca del consumo o vertido a red al inversor para que pueda actuar en consecuencia sobre el sistema. Se sitúa a continuación del "contador de la luz", de manera que pueda registrar el paso de corriente tanto en el sentido tradicional, desde la red eléctrica hacia la instalación, como en el sentido del vertido a red que nos ofrecen las instalaciones de autoconsumo, desde la instalación hacia la red eléctrica.

La calidad del medidor es un factor a tener en cuenta a la hora de diseñar una instalación, ya que si las medidas no son precisas puede provocar que el inversor no realice un control adecuado de la instalación.

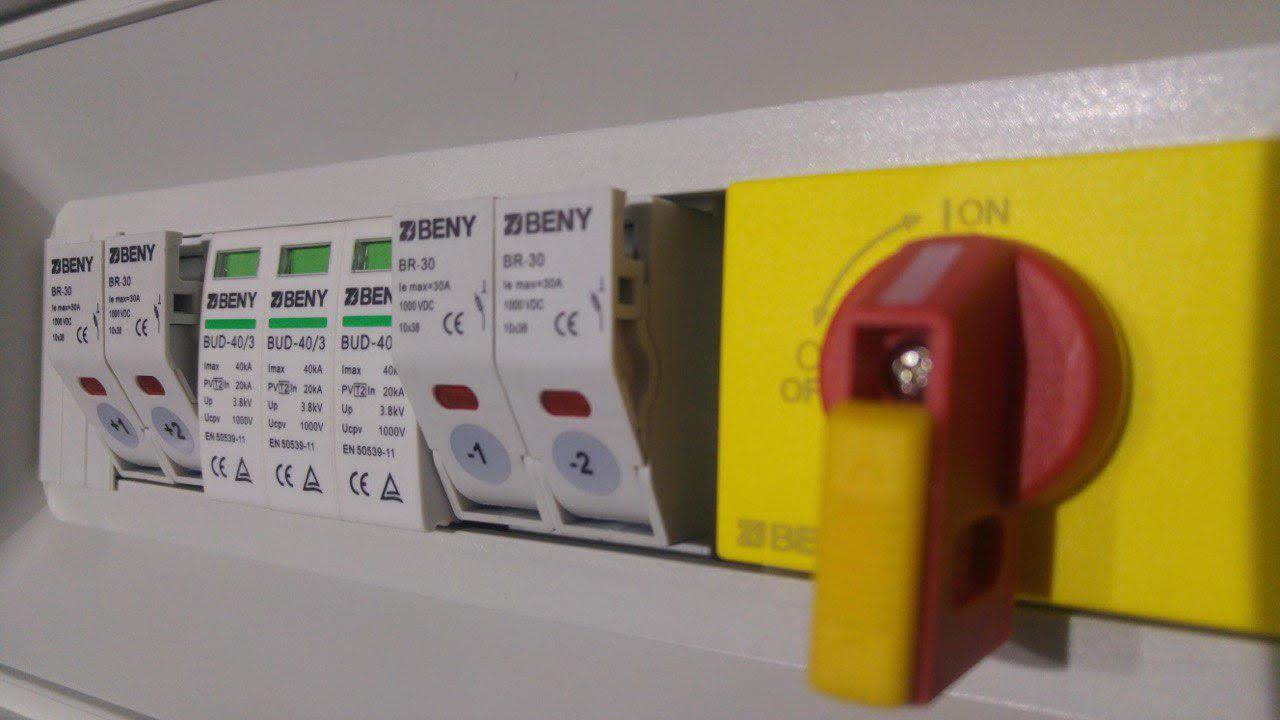

Los protectores, como su propio nombre indica son un elemento de salvaguarda que se añade a la instalación.

Como protectores tienen varias funciones, proteger los equipos contra sobretensiones, evitar daños a las personas, haciendo la instalación más segura para los usuarios, y sirven también para prevenir incendios. En la instalación los podemos encontrar en distintos puntos de la instalación, como por ejemplo, protegiendo al inversor, la pieza clave de la instalación.

En definitiva, se trata de elementos robustos de seguridad, imprescindibles en cualquier tipo de instalación de autoconsumo solar fotovoltaica tanto para proteger a las personas como a los diferentes equipos que componenen la instalación.

Protectores

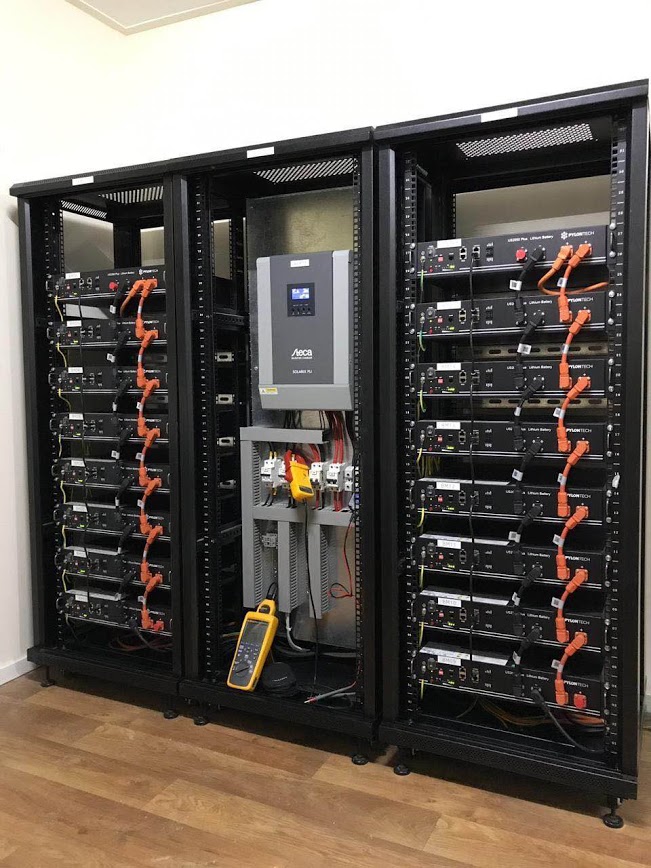

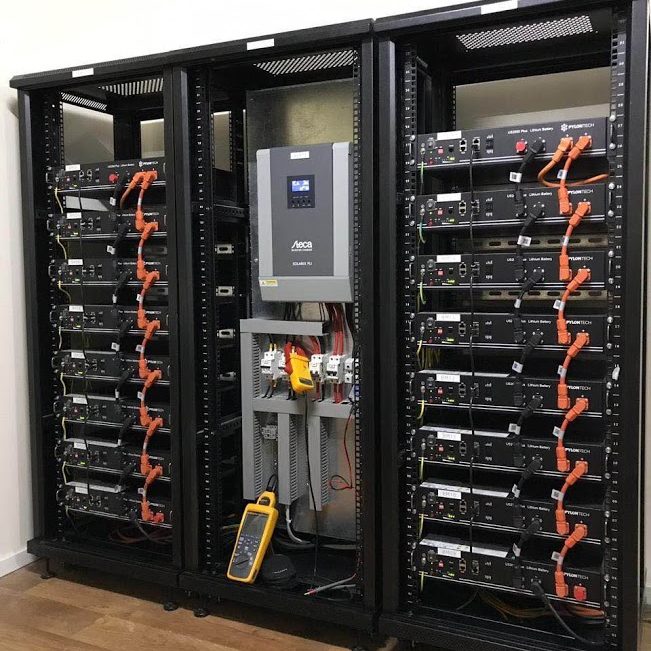

Baterías

Permiten almacenar energía cuando no se está consumiendo. Las baterías son un elemento opcional de la instalación, si bien es cierto que dotan de independencia de la red durante los períodos en los que no se produce electricidad en los paneles, es decir, durante las noches.

Con un diseño adecuado del sistema y un correcto dimensionamiento de las baterías una instalación de autoconsumo puede operar de forma autónoma con total garantía de abastecimiento.

Tradicionalmente las baterías se han asocia a precios altos, sin embargo, la tendencia actual del mercado es a la baja, es decir, cada vez podemos encontrar productos de mejor calidad a precios más asequibles.

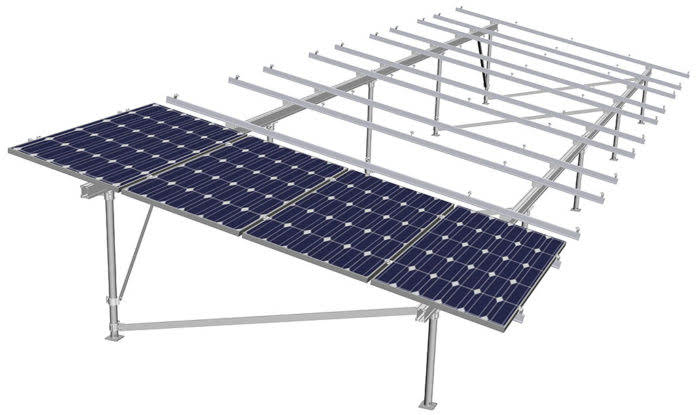

Los paneles fotovoltaicos se montan sobre estructuras que permiten anclarlos a diferentes superficies y dotarlos de la inclinación para optimizar la producción de energía eléctrica.

Los encontraremos de diferentes materiales, aluminio, acero, hormigón, etc. El material se elegirá en función de las necesidades de cada instalación.

Un despliegue incorrecto de las estructuras puede dañar la superficie sobre la que se instalan, por ejemplo un tejado creando goteras, y también puede dar lugar a accidentes y a la rotura de los paneles que soportan. Por ello es muy importante que la instalación la realice una empresa con garantía, como Axarsol.

Estructuras

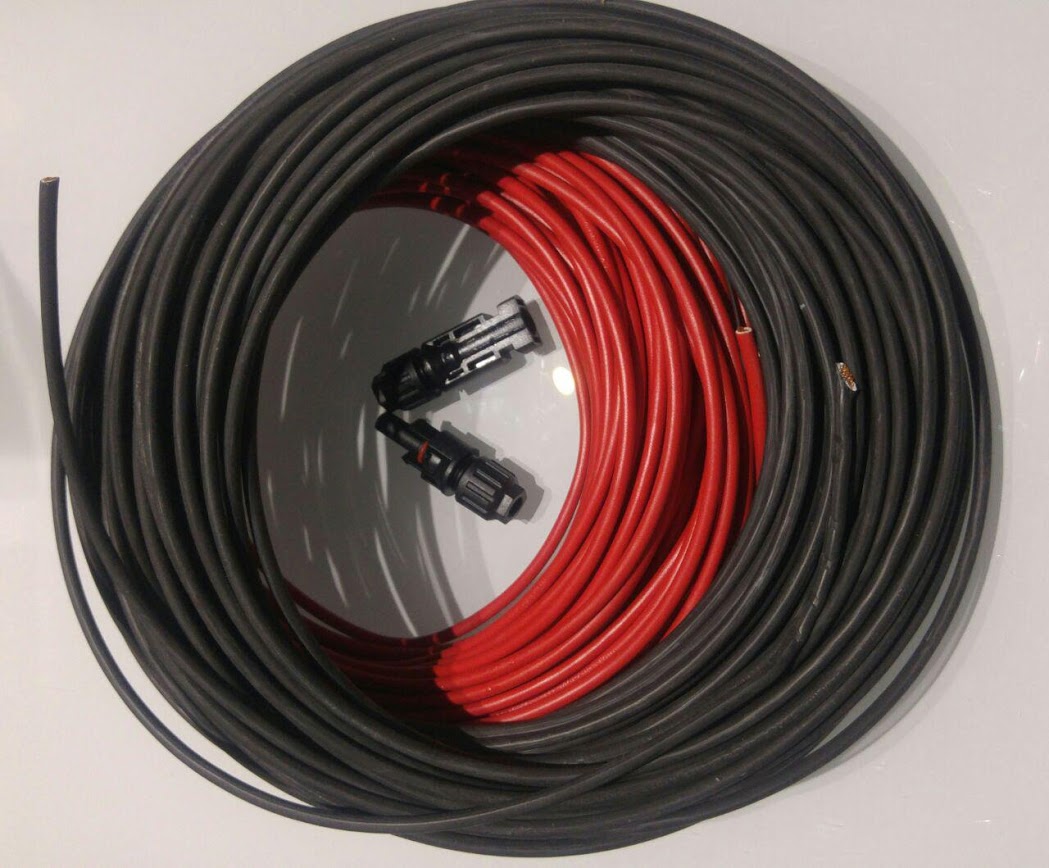

Cables y conectores

El cableado de una instalación de autoconsumo solar fotovoltaica es muy importante, especialmente la parte que opera con corriente continua, ya que trabaja con corrientes muy altas, es por ello que se utilizan cables mucho más gruesos que los que vemos en las instalaciones de iluminación domésticas. El que se muestra en la figura tiene 6mm de diamétro.

Los conectores permiten realizar las conexiones entre las distintas etapas del cableado y los equipos de una forma segura y eficaz, de manera que se minimicen las pérdidas y los usuarios estén perfectamente protegidos. En Axarsol cuidamos todos los detalles para que su instalación solar fotovoltaica sea segura, eficaz y económica.

Elementos de una instalación fotovoltaica genérica

Panel solar

Es el elemento distintivo de la instalación, transforma la radiación solar incidente en electicidad (corriente continua). En el mercado se pueden encontrar tres tipos de paneles, a saber: monocristalinos,  policristalinos y  amorfos. El rendimiento, el precio y el peso de los paneles disminuyen en ese orden.

Cuando se diseña una instalación es necesario evaluar la ubicación, el presupuesto y la cantidad de energía pretendida, de manera que a la hora de elegir el tipo de panel habrá que buscar una solución de compromiso entre peso, precio y rendimiento.

Inversor

Es el elemento más importante de la instalación solar fotovoltaica, supervisa y controla el correcto funcionamiento del sistema. Entre sus muchas labores destacar que transforma la corriente continua generada en las placas en corriente alterna, que es la que se consume en las viviendas. También controla el flujo de energía que se vierte a la red o se envía a las baterías si las hubiere. Las tareas de control que realiza el inversor están apoyadas en las lecturas que le envía el medidor. Es, con diferencia, el elemento más costoso de la instalación, sin embargo, es un equipo en el que es muy conveniente invertir, ya que un buen inversor es una garantía de correcto funcionamiento de la instalación, así como un garante de la longevidad de la misma.

Medidor

Es el elemento que transmite la información acerca del consumo o vertido a red al inversor para que pueda actuar en consecuencia sobre el sistema. Se sitúa a continuación del "contador de la luz", de manera que pueda registrar el paso de corriente tanto en el sentido tradicional, desde la red eléctrica hacia la instalación, como en el sentido del vertido a red que nos ofrecen las instalaciones de autoconsumo, desde la instalación hacia la red eléctrica.

La calidad del medidor es un factor a tener en cuenta a la hora de diseñar una instalación, ya que si las medidas no son precisas puede provocar que el inversor no realice un control adecuado de la instalación.

Protectores

Los protectores, como su propio nombre indica son un elemento de salvaguarda que se añade a la instalación.

Como protectores tienen varias funciones, proteger los equipos contra sobretensiones, evitar daños a las personas, haciendo la instalación más segura para los usuarios, y sirven también para prevenir incendios. En la instalación los podemos encontrar en distintos puntos de la instalación, como por ejemplo, protegiendo al inversor, la pieza clave de la instalación.

En definitiva, se trata de elementos robustos de seguridad, imprescindibles en cualquier tipo de instalación de autoconsumo solar fotovoltaica tanto para proteger a las personas como a los diferentes equipos que componenen la instalación.

Baterías

Permiten almacenar energía cuando no se está consumiendo. Las baterías son un elemento opcional de la instalación, si bien es cierto que dotan de independencia de la red durante los períodos en los que no se produce electricidad en los paneles, es decir, durante las noches.

Con un diseño adecuado del sistema y un correcto dimensionamiento de las baterías una instalación de autoconsumo puede operar de forma autónoma con total garantía de abastecimiento.

Tradicionalmente las baterías se han asocia a precios altos, sin embargo, la tendencia actual del mercado es a la baja, es decir, cada vez podemos encontrar productos de mejor calidad a precios más asequibles.

Estructuras

Los paneles fotovoltaicos se montan sobre estructuras que permiten anclarlos a diferentes superficies y dotarlos de la inclinación para optimizar la producción de energía eléctrica.

Los encontraremos de diferentes materiales, aluminio, acero, hormigón, etc. El material se elegirá en función de las necesidades de cada instalación.

Un despliegue incorrecto de las estructuras puede dañar la superficie sobre la que se instalan, por ejemplo un tejado creando goteras, y también puede dar lugar a accidentes y a la rotura de los paneles que soportan. Por ello es muy importante que la instalación la realice una empresa con garantía, como Axarsol.

Cables y conectores

El cableado de una instalación de autoconsumo solar fotovoltaica es muy importante, especialmente la parte que opera con corriente continua, ya que trabaja con corrientes muy altas, es por ello que se utilizan cables mucho más gruesos que los que vemos en las instalaciones de iluminación domésticas. El que se muestra en la figura tiene 6mm de diamétro.

Los conectores permiten realizar las conexiones entre las distintas etapas del cableado y los equipos de una forma segura y eficaz, de manera que se minimicen las pérdidas y los usuarios estén perfectamente protegidos. En Axarsol cuidamos todos los detalles para que su instalación solar fotovoltaica sea segura, eficaz y económica.
